蜂鸣器生产厂家电磁式无源蜂鸣器测试各项参数的方法介绍如下：

1、参考 附图1 电磁式无源蜂鸣器的标准测试电路，制作测试功放，图中晶体管2SC3199也可用国产三极

管9014替代；


附图1

2、准备必要的测试仪器及设备（函数信号发生器、稳压电源、声压计、万用表、测试架）；这些多是蜂

鸣器测试较专业的设备，如果用户使用的蜂鸣器品种比较单一，也可以用比较简单的装置来替代

3、参考 附图2 把所用仪器设备正确连接；有条件的话，做一个固定测试架，测试架制作要求：蜂鸣器四

周40cm范围内不可有明显障碍物。


附图2
4、设置各仪器的正确参数

      函数信号发生器：选择输出波形为方波；选择方波的占空比为50%；调整输出波形的幅度为5Vp-p以

上，如仪器上无电压显示，可用万用表校验；调整输出频率为该款蜂鸣器所要使用的额定频率。

      电源：将稳压电源的输出电压调整为该款蜂鸣器使用的额定电压，用万用表验证一下。

      声压计：由于声压计的麦克风比较精密，受环境影响比较大，所以每次使用前最好用校准器校准；然

后跳到该款蜂鸣器适合的测试范围，有些声压计不需要调整档位。

      电流表：用万用表替代，串联在电路内，调到DC 200mA的档位（部分万用表测试电流时的内阻较大.

会影响蜂鸣器的正常工作，碰到此种情况，请在测试SPL值时不要串联电流表，待SPL测试完后再单独测

试消耗电流）

5、将蜂鸣器逐个接入测试，读出相应SPL值及消耗电流，注意：电磁式蜂鸣器有分正负极性，千万不要

接反。

6、蜂鸣器阻抗的测试：电磁式蜂鸣器的阻抗值通常标示的是线圈的直流电阻值，所以我们只需将万用表

调至相应的电阻档，连接蜂鸣器的两极即可。

上述电磁式无源蜂鸣器的测试方法是行业内比较统一的简易验货标准，生产厂家还会测试蜂鸣器的变化趋

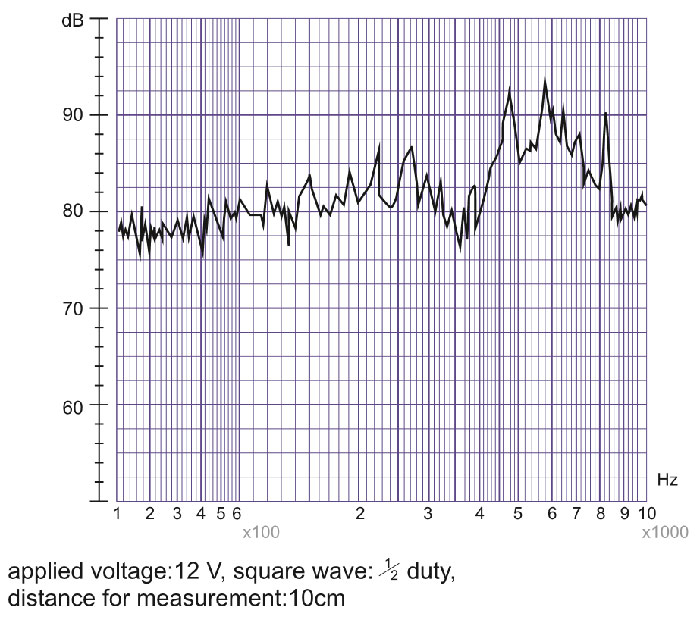

势,频响曲线图等参数，但这些测试设备一般用户没有条件达到，不过一般使用电磁式无源蜂鸣器的用户对

此两个参数不作要求，通常也不影响使用，除非有些用户要求使用多频点，那就必须测试频响曲线了；如

有碰到特殊使用场合，或者还需要更多咨询，请发反馈信息给我们，
