蜂鸣器厂家以下关于电磁式无源蜂鸣器的正确使用方法，供用户在设计时参考。

       电磁式无源蜂鸣器的原理是靠电磁效应把电能转换成振动片的振动从而发声的一种电声器件，当蜂鸣

器内部线圈有一定频率的电信号通过时，产生交变的磁场，通过线圈中间的铁芯支架加强磁场后，推动磁

圈上的振动片振动，内部结构解剖图如附图1所示；详细原理请参考电声知识>>>电磁式无源蜂鸣器的工作

原理

       一般电磁式无源蜂鸣器的工作参数主要有：线圈电阻、额定电压、SPL值、消耗电流、电压工作范围

等。

用户在使用时做到参数的匹配非常重要，下面就举例说明一下如何做到参数的匹配问题：

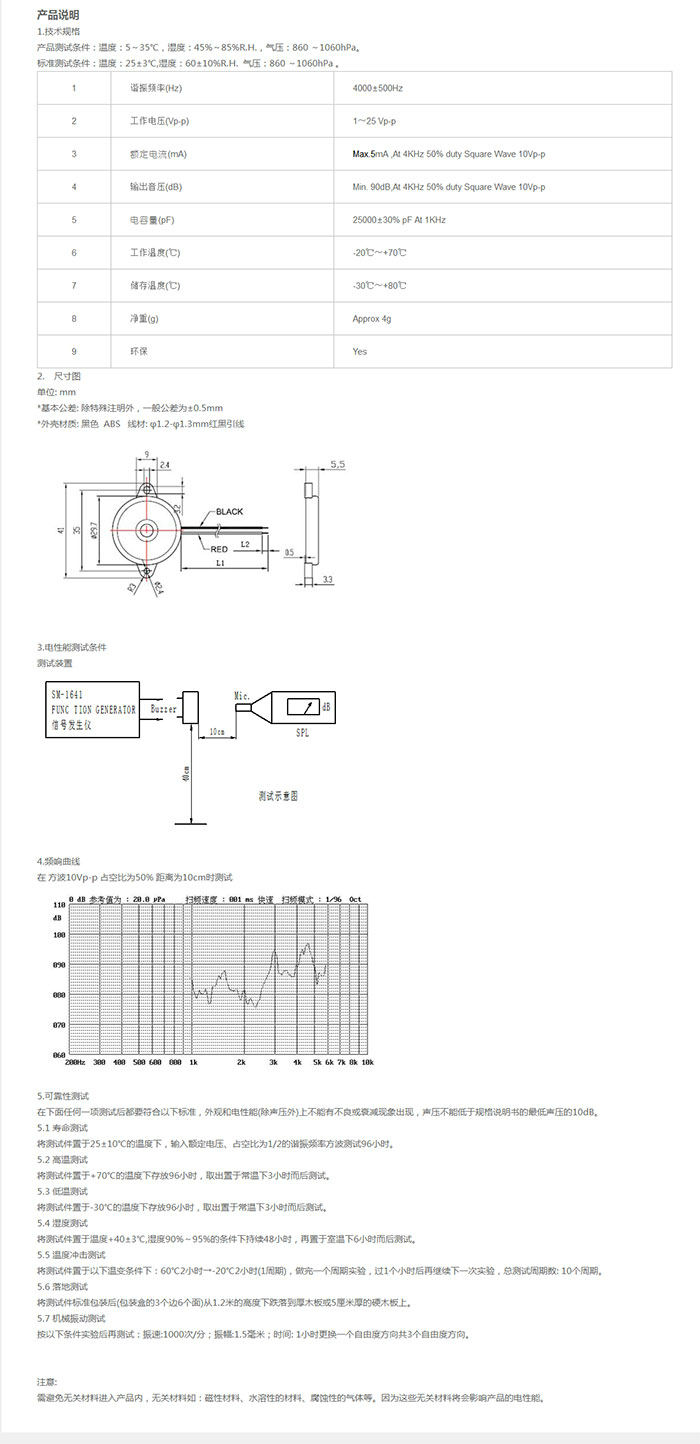

       例如：您选择使用了cy-12090-5042-2K的该款蜂鸣器；首先，我们知道这款蜂鸣器的额定电压是

5Vo-p，输入频率是2000Hz，线圈直流电阻是42欧，在额定条件下使用的SPL值至少85dB测试距离

10cm,消耗电流不大于70mA，电压工作范围是3-7V；

        在使用这款蜂鸣器时，设计电路必须满足以下条件：

1、输入蜂鸣器的信号频率是2000Hz为较佳，一般带有CPU时钟信号的PCB底板输出的信号频率是比较准

确的；但如果您的PCB底板输出信号频率误差较大时，请注意一个原则，1、输出信号频率误差范围尽

量控制在100Hz之内；2、频率误差设计值偏上公差，即不可有2000Hz以下的频率，可以将设计频率

为2000Hz以上到2100Hz，这样基本不影响正常使用，因为在2000Hz以下的频率输入蜂鸣器时，有部分

蜂鸣器会变得很小声（这是蜂鸣器起振点的正常误差造成的，是不可避免的），但是在2000Hz以上的频

率输入时，由于蜂鸣器出厂的起振点不会大于2000Hz，而超过蜂鸣器起振点的频率信号均可让蜂鸣器起

振，所以不会小声，只是超过2000Hz频率时，部分产品的SPL值会下降少许（一般在5dB之内，听感不

会太明显）如您的电路不能满足上述要求，就必须使用定制的蜂鸣器了；

2、输入蜂鸣器的信号电压必须正确，此电压是 附图2 中蜂鸣器推动功放部分的电压，不是PCB电路的总

电压

3、推动蜂鸣器工作的功放部分 附图2 所示，晶体管2SC3199必须饱和导通，即功放的输入信号必须足够

推动晶体管饱和导通，通常可以调整电路中的电阻R1的值来满足；

4、附图2 中的电阻R2的值没有特殊要求用0欧替代，有些用户为了整机限流保护，必须使用限流电阻的，

R2的值也使用42欧以下的电阻，使用限流电阻后，蜂鸣器的SPL值会有小幅度下降，通常变小声的

值不超过5dB；

5、工作电压范围是3-7V，5V以下SPL值会适当降低，5V以上SPL值会适当增大，用户可在实际使用中

去测试一下实际的SPL值，3V以下也可以使用，只是SPL会降低比较多。
